涡街流量计





涡街流量计(不带显示)

涡街流量计(带显示)


一、概况:

LUGB型涡街流量计是利用流体振动原理而开发的一种新型流量计,广泛应用在石油、化工、冶金、造纸等行业流体的计量,该流量计无可动部件,可靠性强、精度高、寿命长,可在很宽的流量范围内精确测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及成分的影响,同时不堵、不卡、不易结垢、耐高温、高压,安全防爆,适用于恶劣环境。流量计分一体化显示和远传显示,并可输出脉冲信号或电流信号与微机联网。

二、测量原理:

当流体以一定流速流经设置在流畅中的旋涡发生体时,在柱体的下游产生一对交替出现的而且排列整齐的涡列(涡街),先在柱体的一侧产生,继而在柱体的另一侧 产生。这一产生旋涡的理论首先由卡门(Karman)提出,命名为卡门涡街,并给出了频率与流速的关系式,其中系数被命名为斯特罗哈尔数。


三、基本技术参数:

   ◇公称通径:15~2500mm

   ◇测量介质:液体、气体、蒸汽

   ◇介质温度:-40~350℃(电容式:-60~450℃)

   ◇连接方式:法兰卡装式、法兰式、插入式

   ◇公称压力:2.5MPa、4.0MPa、6.9MPa、25MPa

   ◇精度等级:1.0级(液体、气体)、1.5级(蒸汽)、2.5级(插入式)

   ◇重 复 性:≤0.3%、0.5%、1.0%

   ◇本体材质:不锈钢304、不锈钢316L

   ◇负载电阻:<750Ω

   ◇供电电源:24VDC、3.6V锂电池

   ◇输出信号:脉冲频率、4~20mADC、RS485、Hart协议

   ◇流速范围:液体0.5~6m/s,气体5~60m/s

   ◇防爆等级:iaⅡCT1—T6本安型(与齐纳安全栅配套使用)

   ◇防护等级:IP65、IP67、IP68

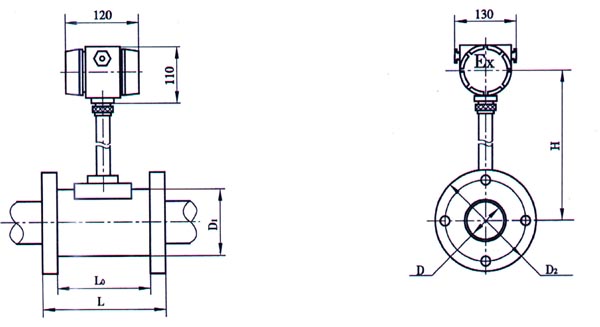

四、外形尺寸图: (单位:mm)



口径(D)
管道规格
H
L
L0
D1
D2
15
Φ19×1.5
290
116
80
68
135
20
Φ26×3
290
116
80
68
135
25
Φ32×3.5
290
116
80
68
135
32
Φ39×3.5
290
116
80
68
135
40
Φ49×4.5
295
120
80
80
140
50
Φ59×4.5
300
124
80
88
145
65
Φ74×4.5
308
128
80
105
165
80
Φ89×4.5
315
128
80
120
180
100
Φ109×4.5
328
132
80
148
210
125
Φ133×4.5
340
137
85
174
235
150
Φ159×4.5
351
146
90
196
270
200
Φ219×9
378
169
105
250
325
250
Φ273×11
402
184
120
300
375
300
Φ325×12
428
199
135
350
425


五、液体流量范围:表(二)

公称通径
DN(mm)
液体(参比介质:常温水 m3/h)
标准型
扩展型
15
0.8~6
0.5~8
20
1~8
0.5~12
25
1.5~12
0.8~16
32
1.5~20
1~25
40
2.5~30
2~40
50
3~50
2.5~60
65
5~80
4~100
80
8~120
6~160
100
12~200
8~250
125
20~300
12~400
150
30~400
18~600
200
50~800
30~1200
250
80~1200
40~1600
300
100~1600
60~2500
400
200~3000
120~5000
500
300~5000
200~8000
600
500~8000
300~10000



六、工况条件下流量范围的选择:

口径不同,介质不同,涡街流量传感器,变送器的测量范围不尽相同,特殊介质的选型需计算确定。

涡街流量计的上限流量一般不受介质压力和温度的影响,流量范围主要是取决于介质的工况密度和运动粘度,因此流量范围的确定实际就是核算可用的下限流量。

计算1、首先计算由密度决定的工况下限流量 QP15式:

          QP=   (m3/h)

     式中:QP:在该介质工况密度下仪表的下限流量

              Qo:参比条件下仪表的下限流量(m3/h)

              ρo:参比空气密度,Po =1.205kg/m3

                ρ:被测介质工况密度(kg/m3

计算2、核算由运动粘度决定的下限流量Qv公式

           Qv=Qv·V/Vo(m3/h)

     式中:Qv:用于该介质时的下限流量

              Qo:参比条件下的下限流量(m3/h)

               Vo:参比粘度,15 kg m /s2

                 V:被测介质的工况粘度(kg m /s2

比较QP与Qv,比较大的流量作为气体实际下限流量。


饱和蒸汽质量流量范围表(kg /h)表(三)

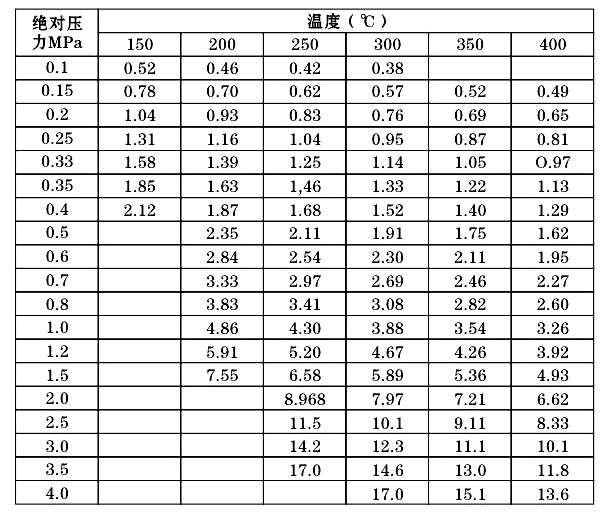

过热蒸汽相对于压力和温度的密度(kg / m3)表(四)





1、液体的流量范围见表(二),若测量的介质不是ρ=1000 kg / m3,可按公式计算。

2、饱和蒸汽请参照表(三)进行选择。

3、过热蒸汽通过表(四)可查得压力和温度对应的密度,取表(三)相近的密度的流量范围,即可确定其为该过热蒸汽的流量范围。

七、安装条件:

1、传感器应水平或垂直安装(液体的流向自下而上)在与其公称通径相应的管道上。

2、传感器上游和下游应配置一定长度的直管段,其长度应满足下表所求的要求。

直管段长度配置

上游管道形式
上游直管段长度
下游直管段长度
同心管全开闸阀
≥12DN
≥5DN
同心收缩全开闸阀
≥15DN
≥5DN
一个90℃弯头
≥20DN
≥5DN
同一平面2个90℃弯头
≥25DN
≥5DN
不同平面2个90℃弯头
≥40DN
≥5DN
调节阀、半开闸阀
≥50DN
≥5DN
