热电偶/热电阻

W系列热电偶/热电阻

---

一、概况：
    通常和显示仪表、记录仪表、计算机等配套使用。直接测量各种生产过程中的0~1600℃范围内液体、蒸汽和气体介质以及固体表面温度。

二、特点：
    ◇热响应时间短，减少动态误差
    ◇可弯曲安装使用
    ◇测量范围大
    ◇机械强度高，耐压性能好

三、基本技术参数：
    ◇热电阻测温范围：（Pt100）-200~450℃
                      （Cu50）-50~150℃
    ◇热电偶测温范围：（K） 0~1200℃
                      （E） 0~800℃
                      （S） 0~1600℃
                      （B） 0~1800℃
    ◇测量精度：(热电阻) ±0.25%； ±0.5%；
                (热电偶) ±0.75%；
    ◇输出信号：4~20mA
    ◇温    漂：±0.025%/℃
    ◇时    漂：每年小于±0.5%
    ◇环境温度：-10~85℃
    ◇供电电压：24VDC ±10%
    ◇负载能力：0~500Ω
    ◇隔爆等级：dⅡ B T6
    ◇防护等级：IP67
    ◇保护管材质：1Cr18Ni9Ti或陶瓷或钢玉管

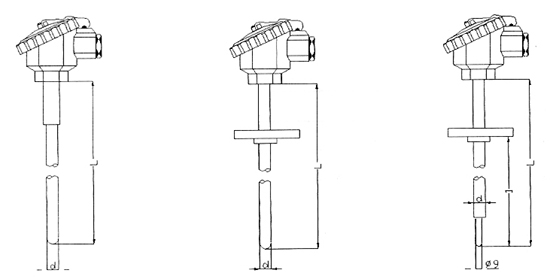

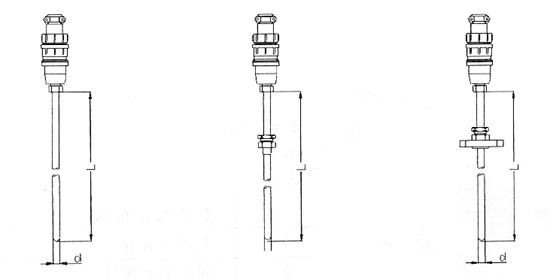

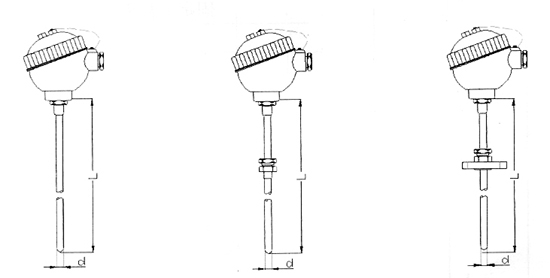

四、外形尺寸图：
