一、概况：
RWB一体化温度变送器将温度传感元件（热电阻或热电偶）与信号转换放大单元有机集成在一起，用来测量各种工艺过程中-200 ~ 1800℃范围内的液体、蒸汽及其它气体介质或固体表面的温度。它通常和显示仪表、记录仪表以及各种控制系统配套使用。
温度变送器采用热电偶、热电阻作为测温元件，从测量元件输出信号送到变送器模块，经过稳压滤波、运算放大、非线性校正、V/I转换、恒流及反向保护等电路处理后，转换成与温度成线性关系的4~20mADC或0~10mADC恒流信号输出。
二、特点：
◇二线制或四线制，直接输出4~20mADC信号；
◇精度高、抗干扰、长期稳定性好、免维护；
◇可远传1000米；
◇可以有LED、LCD、0~100%刻度各种显示。
三、基本技术参数：
◇热电阻测温范围：（Pt100）-200~450℃
（Cu50）-50~150℃
◇热电偶测温范围：（K） 0~1200℃
（E） 0~800℃
（S） 0~1600℃
（B） 0~1800℃
◇测量精度：(热电阻) ±0.25%； ±0.5%；
(热电偶) ±0.75%；
◇输出信号：4~20mA
◇温 漂：±0.025%/℃
◇时 漂：每年小于±0.5%
◇环境温度：-40~85℃
◇供电电压：24V DC ±10%
◇负载能力：0~500Ω
◇隔爆等级：dⅡ B T6
◇防护等级：IP67
◇保护管材质：1Cr18Ni9Ti或陶瓷或钢玉管

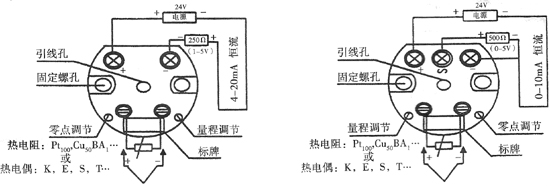

四、系统接线图：
|
