一、概况:
    GLP1151/3351系列电容式压力变送器有多种形式,可用于表压、绝压、差压、流量、真空度、液位和比重的测量等场所,已广泛用于石油、化工、冶金、电力、食品、造纸、医药、机械制造、科学实验和航空军工等行业。


二、特点:
    ◇精度高

    ◇稳定性好
    ◇二线制(特殊可四线制)
    ◇固体元件,接插式印刷线路板
    ◇坚固抗振
    ◇量程、零点外部连续可调
    ◇正迁移可达500%;负迁移可达600%
    ◇智能型量程比10:1

三、测量原理:
    过程压力通过两侧或一侧的隔离膜片及灌充液传至б室的中心测量膜片,中心膜片是一个张紧的弹性元件,作用在两侧的压力差(对于 GP表压变送器,大气压力直接施加在中心膜片的低压侧;对于AP绝压变送器,其低压侧始终保持一个参考压力)使其产生相应的变形位移,位移量与差压成正 比,最大移位约0.10mm,这种位移在电容板上形成差动电容,由电子线路把差动电容换成二线制的4~20mA DC信号输出。

四、外形尺寸图:

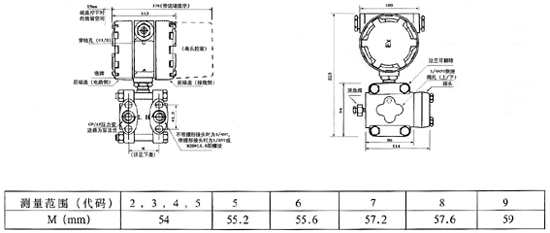

1、1151外形尺寸图

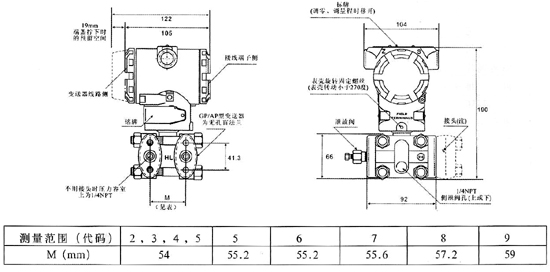

2、3351外形尺寸图

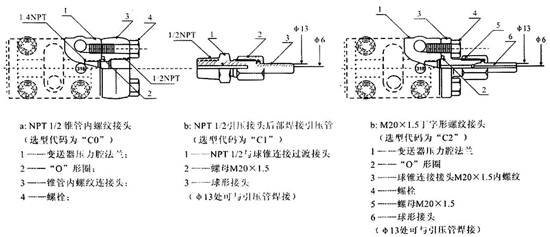

3、1151/3351引压连接接头
