便携式超声波流量计

GLP-TDS-100P便携式

一、概况：
      GLP-TDS-100P型便携式超声波流量计适用于各种工业现场中液体流量的在线标定和巡检测量。具有测量精度高、一致性好、电池供电时间长、操作简 单，内置一体式打印机等优点，该款产品已广泛应用于石油化工、冶金、电力、自来水、水利、电力、能源监测等行业，受到广大用户的一致认可。

二、特点：
    ◇全中文显示或英文显示
    ◇非接触式测流方式、体积小、携带方便
    ◇内置镍氢充电电池工作时间达24小时以上
    ◇用户界面灵活，使用简单
    ◇智能型打印功能，保证流量数据的完整

三、基本技术参数：
1、主机
      → 2×20点阵式背光型液晶显示器，工作温度（-20~60℃）
     → 打印机输出选用EPSON24列字符微型针式打印
      → 4×4+2式轻触键
      → 数据接口RS-232，Modbus协议，FUJI扩展协议，并兼容国内其它厂家的同类产品的通讯协议

2、适用管材：碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里

3、测量介质：自来水、海水、工业污水、酸碱液、各种油类等能传导声波的液体

4、流速范围：0~±30m/s

5、准 确 度：优于±1%，是国内最先达到此精度的超声波流量计

6、电    源：镍氢电池可连续工作24小时以上或AC220V

7、充    电：采用智能充电方式，直接接入AC220V，充足后自动停止，显示绿灯

8、安装方法：外缚式安装

9、测量周期：500ms（每秒2次，每个周期采集128组数据）

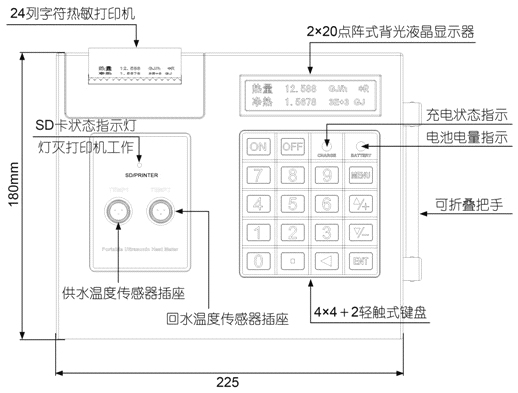

四、外形尺寸图：

单位：mm

标准S1小型传感器（带磁性）
适用管径DN15~DN100
流体温度0~160℃

标准M1中型传感器（带磁性）
适用管径DN50~DN700
流体温度0~160℃

标准L1大型传感器
适用管径DN300~DN6000
流体温度0~160℃

标准S1Z小支架传感器(带磁性)

标准M1Z中支架传感器(带磁性)

高温S1H小型传感器

高温M1H中型传感器

适用管径DN15~DN100mm
流体温度0~160℃

适用管径DN50~DN700mm
流体温度0~160℃
