固定式超声波流量计

GLP-TDS-100F1固定壁挂式

（标准型）

GLP-TDS-100F2固定壁挂式

（防爆型）

GLP-TDS-100F3固定盘装式

GLP-TDS-100Y一体式

一、特点：

1、GLP-TDS-100F1固定壁挂式（标准型）超声波流量计

    ◇全中文显示或英文显

    ◇结构紧凑、坚固、先进的压铸铝机壳

    ◇重量2.5Kg

    ◇带有热量显示功能

    ◇电源AC220V、DC24V两用

2、GLP-TDS-100F2固定壁挂式（防爆型）超声波流量计
    ◇全中文显示或英文显示
    ◇结构紧凑、坚固、先进的压铸铝机壳
    ◇重量7Kg
    ◇防爆标志dⅡBT4
    ◇带有热量显示功能（可选）
    ◇电源AC220V、DC24V两用

3、GLP-TDS-100F3固定盘装式超声波流量计

二、基本技术参数：

    ◇主机
        → 准确度优于1%，重复性为0.5%
        → 测量周期为500ms（每秒2次，每个周期采集128组数据）
        → 背光液晶可同时显示瞬时流量及累积量、瞬时热量及累计热量、流速、时间等数据
        → 电流输出为4~20mA或0~20mA等，阻抗0~1K，精度0.1%
        → 可实现热量测量或一机两用
        → 自动记录前512日、前128月、前10年的正/负/净累计流量
        → 自动记录前30次来电和断电时间及流量，可进行人工或自动补量，减少用户流量损失，可通过Modbus协议读出
        → 可编程批量（定量）控制器，故障自诊断功能
        → 可通过E-mail传送来的代码文件实现软件升级
        → 通讯协议；Modbus协议、M-Bus协议、FuJI扩展协议并兼容国内其它厂家同类产品的通讯协议
        → 信号输入：三路4~20mA模拟输入，精度0.1%，可输入压力、液位、温度信号；两路三线制PT100铂电阻，可显示瞬时和累积热量
        → 信号输出：一路隔离RS485输出、一路4~20mA或0~20mA输出、一路隔离OCT（脉冲宽度6~1000ms之间可编程，默认200ms）、一路继电器输出

    ◇专用电缆
        → 型号为SEYV75-2屏蔽型，单根可加长到500米，同时注意不要与高压电缆并行，尽量避开变频器

    ◇管    道
        → 管  材：钢、不锈钢、铸铁、水泥管、铜、PVC、铝、玻璃钢等一切质密的管道，允许有衬里
        → 管内径：15mm~6000mm
        → 直管段：传感器安装点最好满足上游10D，下游5D，距泵出口30D（D指管径）

    ◇测量介质
        → 种类：自来水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体
        → 温度：0℃~160℃
        → 浊度：≤10000ppm，且气泡含量小
        → 流速：0~±64m/s
        → 流向：正、反向双向计量，并可计量净流量

    ◇工作环境
        → 主机温度：-30℃~80℃
        → 流量传感器温度：-40℃~160℃
        → 主机防腐等级：IP65
        → 主机湿度：85%RH
        → 流量传感器湿度：可浸水工作，水深≤3m，防护等级：IP68

    ◇电    源
        → AC85~264V或DC8~36V或AC7~30V

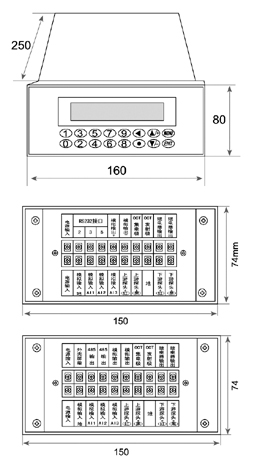

三、外形尺寸图：

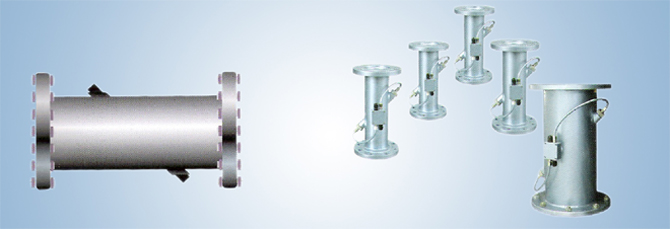

                    一体式
